上一篇说到白板文件是 .canvas 格式，和 .md 文件是分开存在的——白板要单独管理，没法和笔记放在同一个文件里。这一篇就来介绍解决这个痛点的工具：Excalidraw 插件。

Excalidraw 是什么，和白板有什么区别

先说 Excalidraw 是什么

Excalidraw 是一款免费开源的在线绘图工具，有独立的网页版（excalidraw.com），直接在浏览器里就能用，不需要注册账号。画风是手绘风，适合画流程图、思维导图、架构图这类内容。

我们在 Obsidian 里用的是第三方插件版——由社区开发者维护，不是 Obsidian 官方出品，所以需要手动安装。核心功能和网页版一样，但多了一些和 Obsidian 深度集成的特性。

和白板（Canvas）有什么区别

两者看起来都是"在画板上画东西"，但文件格式完全不同，这才是核心差异：

白板（Canvas）：生成 .canvas 文件。这是一个独立的 JSON 文件，和 .md 笔记文件分开存在，需要单独管理
Excalidraw：画板数据可以压缩后嵌入 .md 文件末尾——一个文件，文字和画板共存，不用分开管理

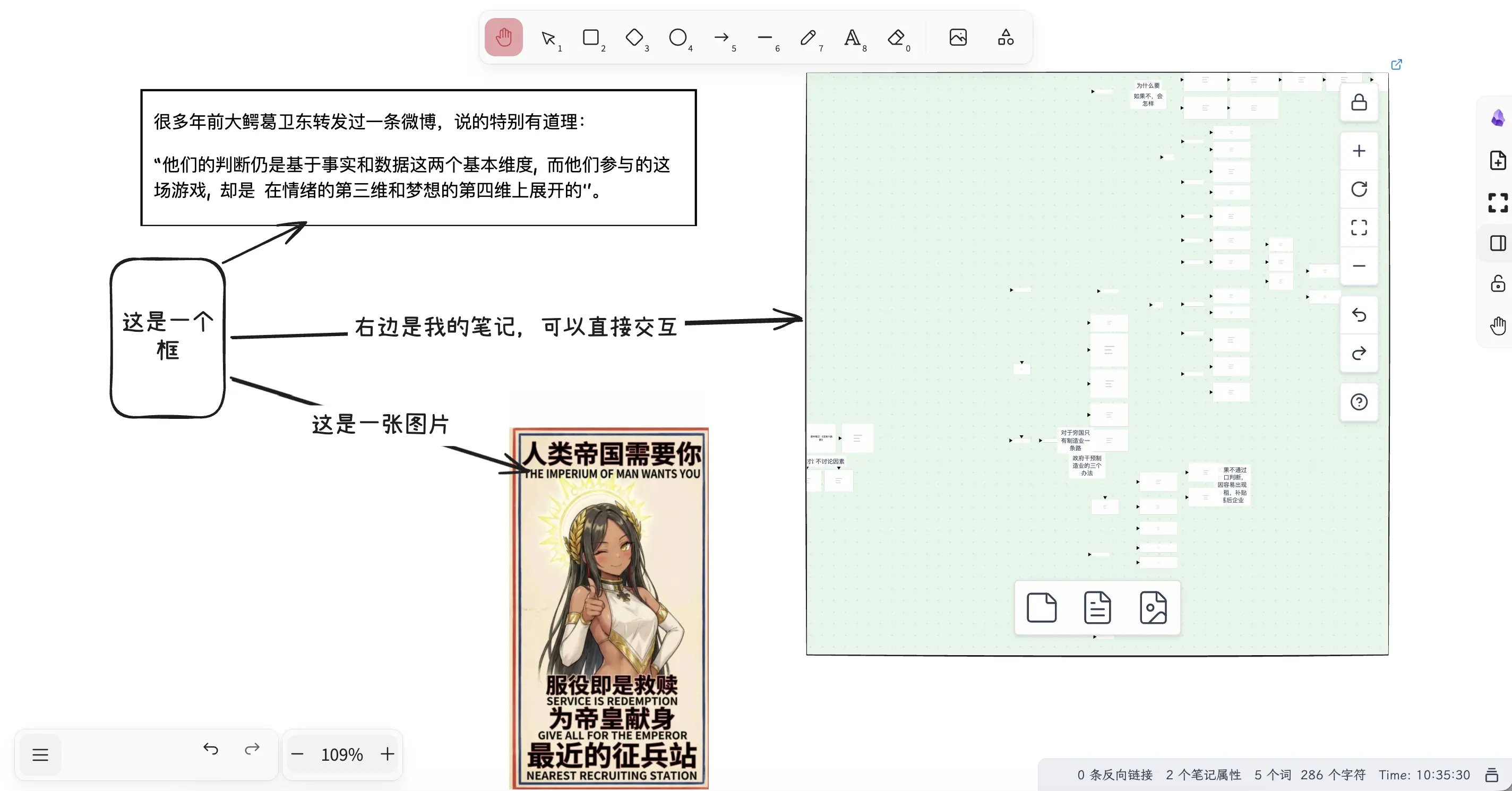

下面两张截图是同一个文件

这就是为什么我跟对接Excalidraw：你打开文件，既能看到文字，切换一下，又能看到画板，两种内容在同一个地方。

安装 Excalidraw 插件

Excalidraw 是第三方插件，需要手动安装。

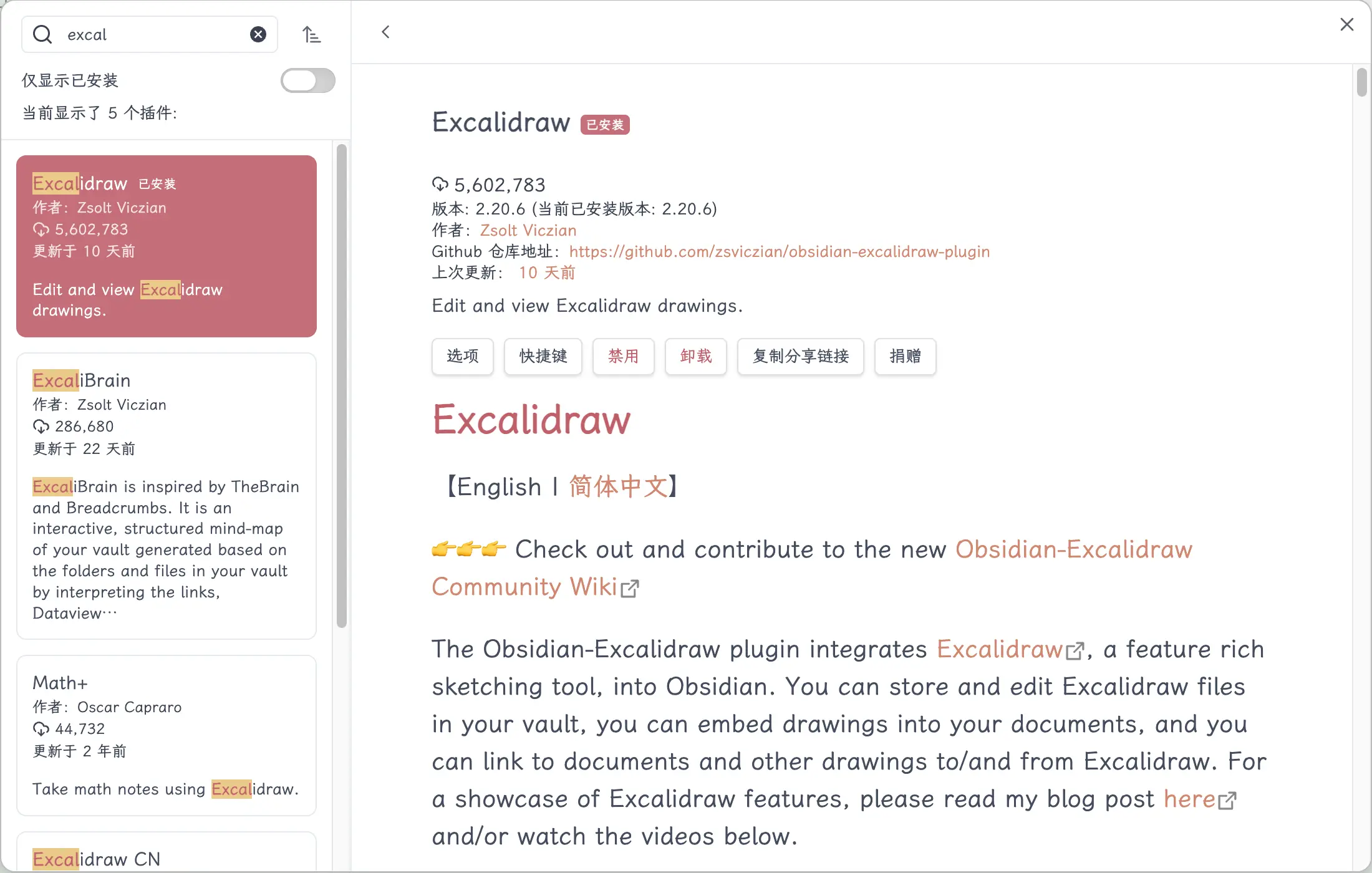

路径：设置 → 第三方插件 → 社区插件市场 → 搜索"Excalidraw"→ 安装 → 启用

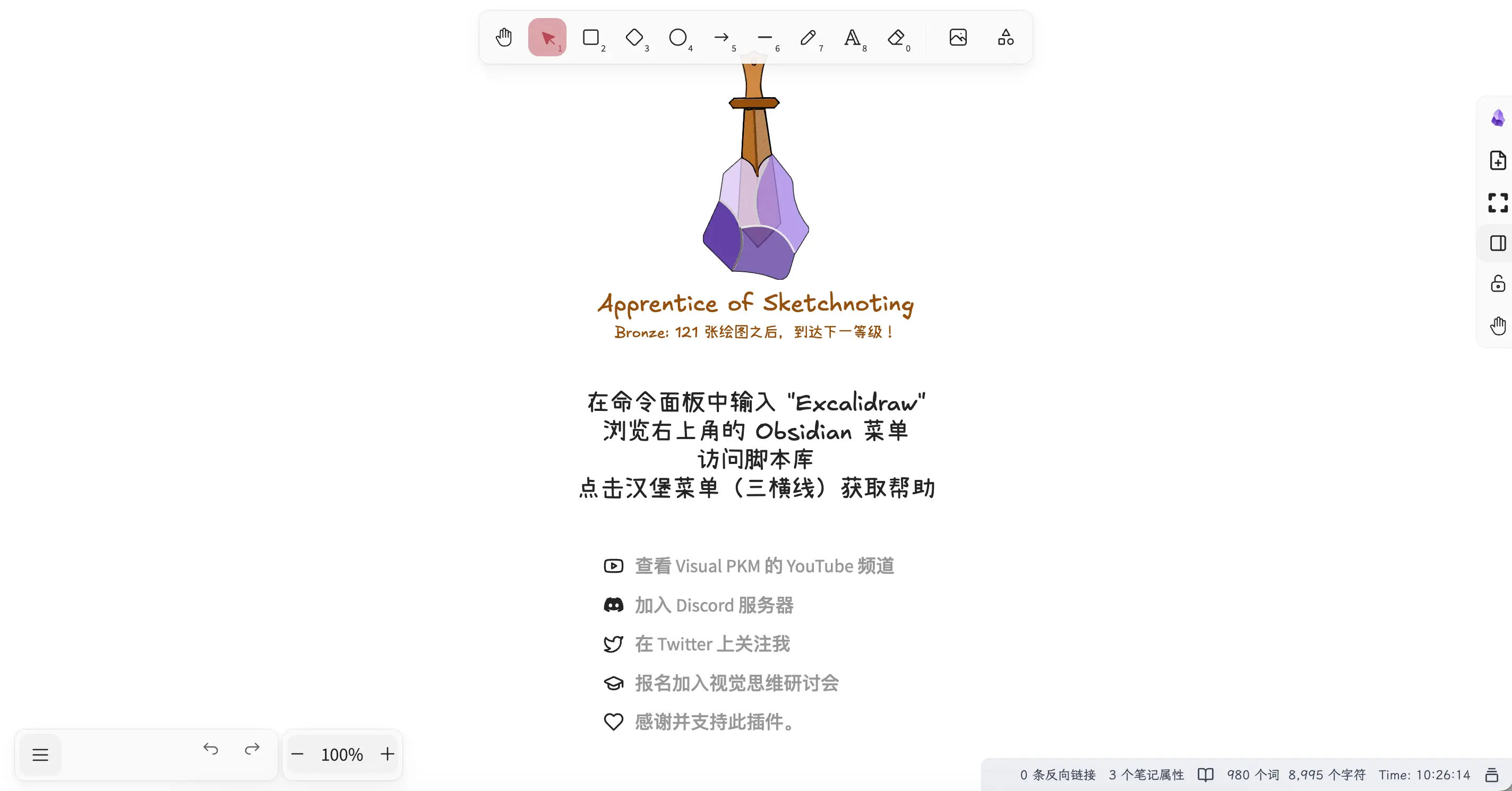

安装完成后，启用插件，左侧工具栏会多出一个 Excalidraw 图标。

创建和使用 Excalidraw

怎么新建文件

有两种方式：

命令面板：Cmd+P（Mac）或 Ctrl+P（Windows），搜索"Excalidraw: 新建绘图"，回车
左侧工具栏：点击 Excalidraw 图标，直接新建

新建之后，默认生成的是 .excalidraw 文件（不是 .md）。别着急，怎么把它变成 .md 文件的一部分，就是后面"二合一"那一节的重点。

常用操作和快捷键

Excalidraw 的工具栏每个工具下面都标着数字，那就是快捷键——按数字直接切工具，不用去点工具栏：

工具	快捷键
选择（Selection）	1
矩形	2
菱形	3
椭圆	4
箭头	5
直线	6
手绘笔迹	7
文本	8
橡皮擦	0
平移画布	Space + 拖拽，或鼠标中键拖拽
缩放画布	Ctrl/Cmd + 鼠标滚轮
适应内容到屏幕	Shift+1
全选	Ctrl/Cmd + A
撤销	Ctrl/Cmd + Z

比白板多的一点：Excalidraw 有专门的手绘笔迹工具（快捷键 7），可以用鼠标/触控板自由涂画，白板那边做不到这个。

键盘流：手不离键盘画图

Excalidraw 也有一套纯键盘工作流，适合快速建节点、连线、写内容时用：

基础导航（选择工具模式下）：

操作	快捷键
切换选中下一个/上一个元素	Tab / Shift+Tab
移动选中元素	← → ↑ ↓
进入文本编辑	Enter（选中文本元素时）
退出编辑，回到选中状态	Esc
复制选中元素	Ctrl/Cmd + D
删除选中元素	Backspace 或 Delete
全选	Ctrl/Cmd + A

往画布里放东西

图形和文本：用工具栏选形状，点击画布就能画。文本工具点击后直接输入，支持中文。

箭头连线：选中矩形后，鼠标悬停在边缘会出现绿色连接点，从那里拖出箭头指向另一个图形，会自动吸附。

现有笔记：从 Obsidian 文件树直接拖进 Excalidraw 画布，会嵌入为一个笔记预览卡片。

图片：把图片文件拖进画布，直接显示。

重点！用 AI 画 Excalidraw

和上一篇的"AI 画白板"类似，Excalidraw 也可以直接让 Claude Code 帮你生成。

背景

前几期介绍过 Claude Code 和 Skill 系统。白板用的是 json-canvas Skill，Excalidraw 这边也有一个专门的 Skill：excalidraw-diagram。当然，Excalidraw的mcp和skill很多，可以选择自己需要的。

作者是 axtonliu，放在 GitHub 上开源：

https://github.com/axtonliu/axton-obsidian-visual-skills/tree/main/excalidraw-diagram

下载后和其他 Skill 一样，放进 ~/.claude/skills/ 目录下即可。

这个 Skill 生成的是独立的 .excalidraw 文件，适合专门用来画图、不需要和笔记文字混在一起的场景。

如果你想要直接在 .md 文件里内嵌画板（也就是后面说的二合一格式），我自己写了一个扩展版 Skill：obsidian-excalidraw，专门做这件事——生成结果直接压缩嵌进 .md 末尾，不产生额外文件。两个 Skill 用途不同，按需选择。

使用方法

在 Claude Code 里输入 /excalidraw-diagram，选中这个 Skill，按 Tab，然后描述你想画的内容。Claude Code 会生成对应的 Excalidraw 文件。

实际演示

我拿这篇文章本身来做演示——告诉 Claude Code：“把这篇 Obsidian Excalidraw 教程的章节结构画成流程图，展示各个章节之间的关系。”

Claude Code 读完内容，自动生成了一张结构图，直接嵌进了 .md 文件末尾，切换到 Excalidraw 模式就能看到。全程不需要手动拖节点、连线，比手画快很多。

重点！把 Excalidraw 嵌进 .md 文件（二合一）

先说清楚：Excalidraw 插件默认生成的是 .excalidraw 文件，和 .md 是分开的两个文件，和白板一样需要单独管理。

“二合一”不是默认行为，是需要额外配置的。配好之后，新建的文件才会是 .md 格式，画板数据压缩存在文件末尾，两者共存于同一个文件里。

白板做不到这个，但 Excalidraw 可以——配置完成后，同一个 .md 文件，既能当普通笔记写，又能当画板用，一个文件搞定。这是这篇文章最值得看的部分。

下面拆成5个步骤，一步步来。

5.1 两个关键属性

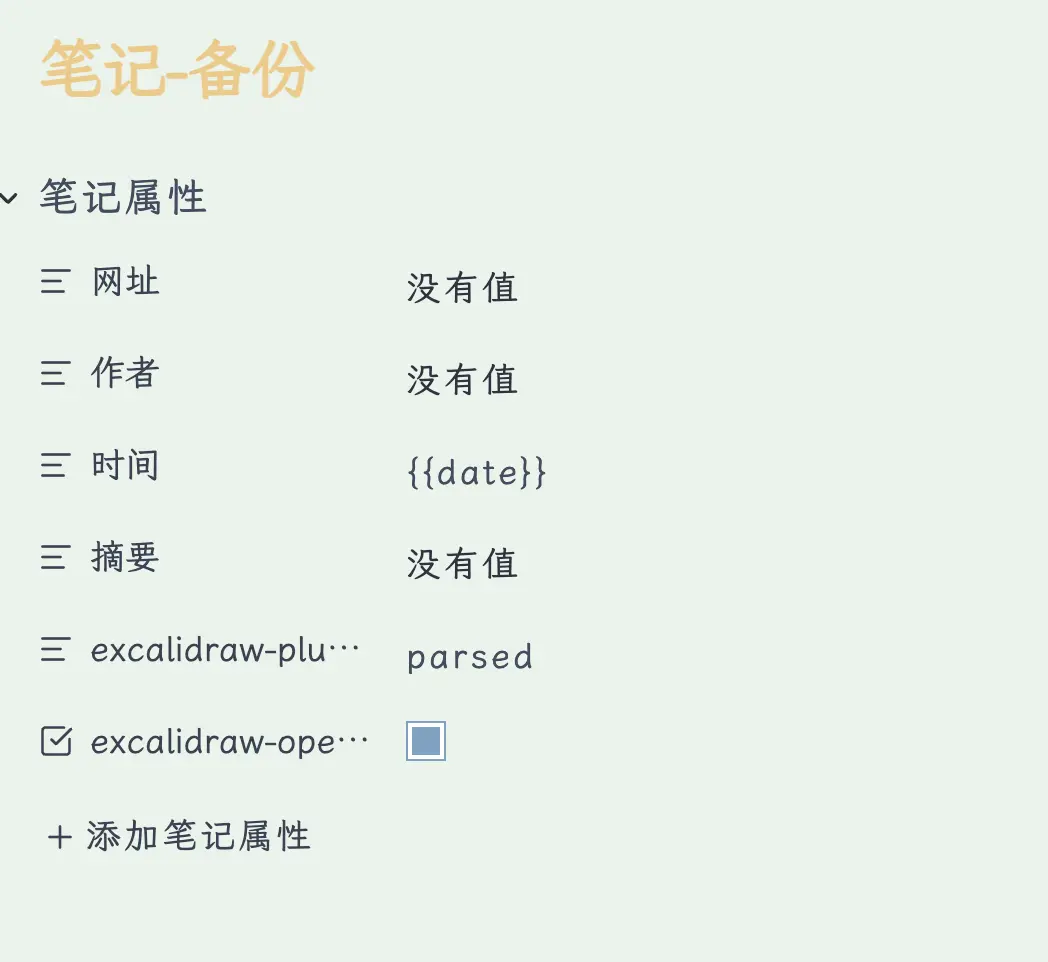

细心的读者可能已经在我之前的笔记截图里见过这两个 frontmatter 属性：

excalidraw-plugin: parsed
excalidraw-open-md: true

excalidraw-plugin: parsed：告诉 Excalidraw 插件，这个 .md 文件里含有 Excalidraw 数据，需要解析。没有这个属性，插件不会处理这个文件。

excalidraw-open-md: true：默认以 Markdown 模式打开（而不是直接进入画板模式）。设成 true，打开文件先看到的是文字，需要画图时再手动切换；如果不设，每次打开都会直接跳进画板，看文字还要反向切换，比较烦。

这两个属性加在 frontmatter 里，文件就具备了"双模式"能力。

5.2 创建模板文件

二合一的关键是把这套配置存进模板文件，之后新建笔记时自动带上，不用每次手动加。

操作步骤：

在你的模板文件夹里（比如 02模板/）新建一个 .md 文件，命名为"Excalidraw模板"
把下面的内容完整复制粘贴进去，保存

---
excalidraw-plugin: parsed
excalidraw-open-md: true
---

%%
## Drawing
```compressed-json
N4IgLgngDgpiBcIYA8DGBDANgSwCYCd0B3EAGhADcZ8BnbAewDsEAmcm+gV31TkQAswYKDXgB6MSgw4CxAHSp6AWzJJMMJTEZgaCANoBdcuihQAymHRg+oCthhEAQulQBrAOb4ujXAGF6mPT4CCAAxABmkVGqnnhm2ABefIycmJgAvuTh2Oq68MDp6UA
```
%%

这就是一个带空白画板的 Excalidraw 模板。两个 frontmatter 属性（excalidraw-plugin: parsed 和 excalidraw-open-md: true）告诉插件这个文件是二合一格式、默认 Markdown 模式打开；末尾的 compressed-json 是空画板数据。

5.3 Excalidraw 插件设置

光有模板文件还不够，还需要告诉 Excalidraw 插件"去哪里找模板"，以及关掉一个会干扰文件管理的设置。

路径：设置 → Excalidraw

两处需要修改：

① 修改模板位置：在 Excalidraw 设置里找到"模板文件"或"Template file"选项，填入你存放模板的路径，比如 02模板/Excalidraw模板。之后每次用 Excalidraw 新建文件，都会自动套用这个模板，包括 excalidraw-open-md: true 属性。

② 关闭"新文件自动加日期"：Excalidraw 默认给新文件名后面加上创建日期，比如 Drawing 2026-03-12。这个设置会让文件名变得啰嗦，而且和 Obsidian 的模板命名逻辑不兼容。找到这个选项，关掉。

5.4 绑定快捷键

在 Markdown 模式和画板模式之间来回切换，靠右键菜单太慢——绑个快捷键，一下就切。

路径：设置 → 快捷键 → 搜索 “Excalidraw”

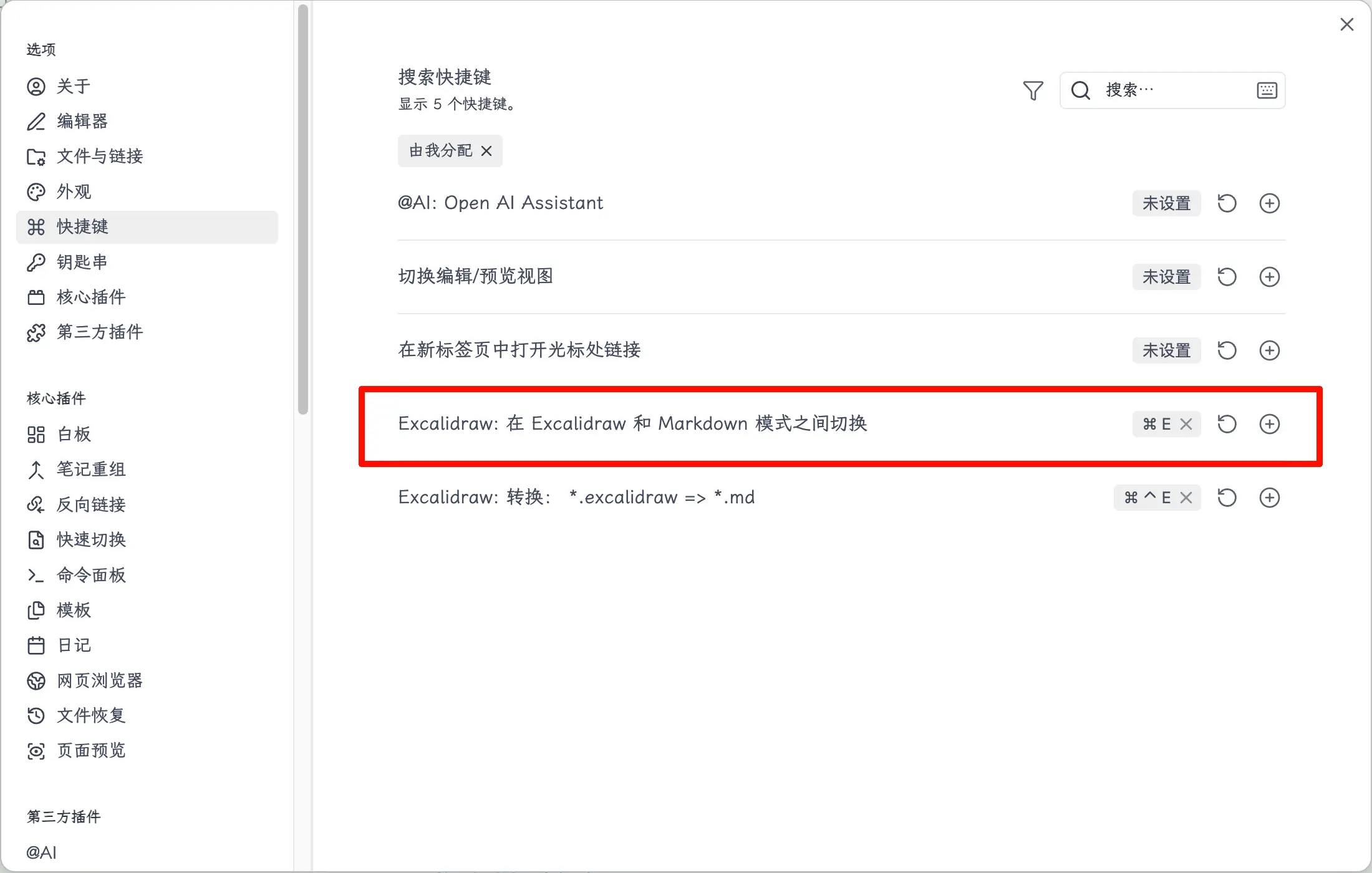

找到这一条：“Excalidraw: 在 Excalidraw 和 Markdown 模式之间切换”

绑定 Cmd+E（Mac）或 Ctrl+E（Windows）。注意先检查这个键位有没有冲突——Obsidian 默认的 Cmd+E 是斜体，如果你常用斜体，换一个别的键位，比如 Cmd+Shift+E。

绑定之后，在一个二合一文件里按 Cmd+E，即可在"看文字"和"看画板"之间来回切，非常顺手。

5.5 文件尾部的压缩数据

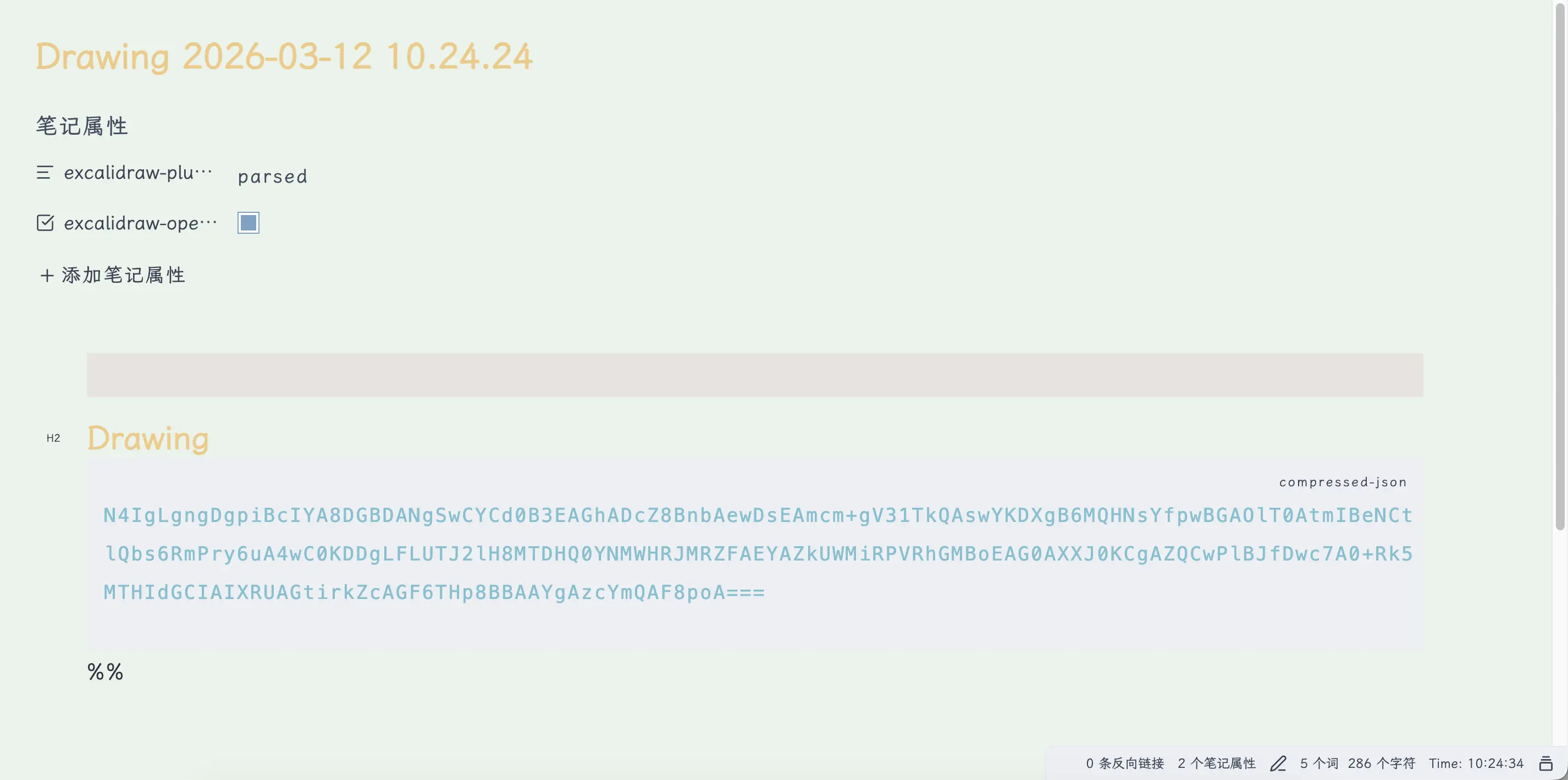

设置好之后，每次在一个二合一文件里保存画板内容，文件末尾会自动生成一段数据：

%%
## Drawing
```compressed-json
N4IgLgngDgpiBcIYA8DGBDANgSwCYCd0B3EAGhADcZ8BnbAewDsEAmcm+gV31TkQ...
```
%%

这段 compressed-json 代码块，就是画板的所有数据经过压缩后的结果——图形的坐标、颜色、文字内容、连接关系，全部压缩进了这一行字符串里。

这里有三件事要注意：

不要手动删除这段内容。删了，画板数据就没了，切换到 Excalidraw 模式会看到空画板
%% 是 Obsidian 的注释语法，在阅读视图里这段内容是隐藏的，不会显示出来，不影响笔记的阅读体验
compressed-json 那一行必须是完整的单行，如果被换行截断，文件会报错打不开

总结

今天学到了什么：

Excalidraw = 免费开源绘图工具：有独立网页版，Obsidian 用的是第三方插件版，手绘风无限画布
和白板的核心区别：白板生成独立 .canvas 文件需要分开管理；Excalidraw 画板数据可以压缩嵌入 .md 文件，一个文件两种用途
安装方式：设置 → 第三方插件 → 社区插件市场 → 搜索安装 Excalidraw
工具快捷键：数字键 1-8 和 0 切换工具，Esc 退出编辑，Tab 跳元素，配合箭头键移动——核心节奏是数字切工具 + Esc/Tab 导航
AI 画图：/obsidian-excalidraw Skill 让 Claude Code 直接生成内嵌画板，比手动拖节点快很多
二合一设置：frontmatter 加 excalidraw-plugin: parsed + excalidraw-open-md: true，用模板文件统一配置，Excalidraw 设置里改模板路径，绑 Cmd+E 快速切换模式
文件尾部数据：## Drawing + compressed-json 代码块是画板压缩数据，被 %% 包裹，阅读视图不可见，不要手动删
